SOLDADOR DE PUNTO CON TRANSFORMADOR DE MICROONDAS

Aquí les dejo esta genial idea

Es una herramienta casera muy útil en el taller de reparación, para todo tipo de actividades pues con frecuencia necesitamos realizar, algún tipo de soldaduras ya sea por ejemplo, para terminales de fusibles térmicos, entonces requieren de alguna soldadura porque no se permite realizarlas con estaño debido a que se derrite, en cambio si realizamos una soldadura de punto vamos obtener mejores resultados ,esta herramienta nos va a permitir también soldar láminas de gabinete metálico de las lavadoras o de las neveras o de los microondas.

Vamos a necesitar un trasformador de microondas también un cable de carro, o alambre grueso de cobre, de un centímetro y por lo menos un metro o metro y medio de largo , un interruptor y algunos otros elementos sencillos

Tenemos el transformador de alta tensión de un horno de microondas el mismo tiene un bobinado primario que normalmente es el de alambre más grueso y un secundario de alambre más delgado que tiene un primario y secundario al primario le conectamos los110 o 220 voltios a la red que tengamos en casa entonces al primario se le conectan digamos los 120 voltios y en el secundario vamos a obtener como mínimo dos mil voltios de corriente alterna , que es un voltaje también peligrosos letal puede ser mortal , entonces nunca cometamos de conectarle voltaje al primario sin haber eliminado el secundario antes, ya tendríamos una tensión de más de dos mil voltios ocasionando daños irreversibles , no cometamos el error de conectarlo sin haber eliminado el secundario

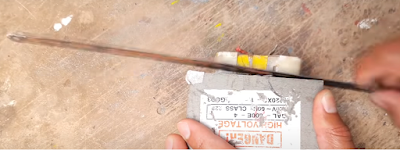

Procedemos a eliminar el secundario que es donde se inducen los dos mil voltios entonces lo hacemos con una segueta y cortar esta parte del secundario con las grietas, tener cuidado, cortamos acá al primario y separamos estas partes porque una vez que se cortan separamos estas dos partes ,sin hacerle daño al primario.

Cuando hemos separado estas, dos piezas que entran por acá y salen a este lado también son, parte del bobinado . Con una varilla o un formón , podemos empujar esas partes que salgan al otro lado y dejar vacío este espacio donde estaba el secundario, una vez que extraemos el secundario nos va a quedar vacío el espacio y solamente va a quedar el primario.

Tenemos que conformar un secundario, el cual nos va a dar a nosotros un voltaje determinado y una corriente alta, tomamos nuestro cable de batería de carro y lo vamos a hacer pasar por lo menos dos vueltas como mínimo dos vueltas a través de los orificios en donde estaba él segundario, en el mismo sentido en que se arrolla en el primario el transformador dos vueltas de esta forma , pasamos la primera vuelta calculamos que nos quede a la mitad por la longitud del cable juntamos las dos puntas y calculamos la mitad, así de esta forma le damos ,una vuelta primero, lo ajustamos lo apretamos un poco , le damos otra vuelta .

Cuando alimentemos el voltaje al primario en el secundario se nos va a inducir un voltaje muy bajo porque en promedio cada vuelta que le demos nosotros a este secundario nos va a dar aproximadamente un voltio, por la relación del del trasformador , si tenemos dos vueltas y cada vuelta nos da en promedio un voltio , tendremos como resultado en el secundario aproximadamente dos voltios, sin embargo el amperaje va a ser elevadísimo . y esa corriente elevada es la que nos va a permitir a nosotros realizar nuestras soldaduras , superando inclusive los 400 amperios.

Vamos a atornillar estas piezas de platinas previamente cortada, tomamos un pedazo de varilla de unos 20 centímetros , en este caso de madera , más o menos de 1 centímetro de diámetro voy sujetándolas con la pletina , que he cortado y doblado previamente con sus respectivos agujeros voy a sujetarlo finalmente como una agarradera firme que me permita manipular la herramienta en ambos lados vamos a ver qué voy a sujetarla y ponerle un poco de aislante , las dos puntas quedan de esta forma.

El cable de alimentación para 120 voltios el cual va conectado a estos dos terminales del primario del transformador , conectamos uno de los cables y cortamos vamos a cortarlo y en él vamos a intercalar un interruptor pulsador vamos a conectar , con el que viene del cable de alimentación y le ponemos un poco de cinta aislante a esta unión aquí tenemos ya conectado el cable ,al otro extremo , encontramos un terminal fast con este terminal vamos a conectar uno de los terminales de nuestro interruptor pulsador de contacto normalmente

Una vez que ya tenemos esto vamos, a colocar nuestro interruptor pulsador, de esta manera conectamos otro cable con un terminal del pulsador ,

 por este otro cable , llegamos a su otro extremo llegamos a conectar el terminal , que va a ir al primario de nuestro transformador , y luego devolverlos , ponemos un poco de cinta aislante para que no queden conductores descubiertos, ahora tomamos el cable que sale del interruptor pulsador al que hemos puesto el terminal , y se lo colocamos nuevamente al primario , uno de los conductores del cable de alimentación lo unimos al cable , del interruptor pulsador que sale a conectarse al primario del transformador y el otro terminal que lo teníamos conectado al conductor del cable de alimentación. Cuando nosotros presionamos aquí se va a alimentar el primario y se va a inducir la corriente,

Ahora presiono el interruptor para que se encienda el , y para que se alimente el transformador y poder obtener la corriente que necesaria .

Para soldar vamos a conectar nuestro transformador a la corriente cable alimentación a la corriente, no va a funcionar hasta tanto yo le suministre corriente a través del pulsador ,

 Vamos a hacer una prueba de funcionamiento soldando alguna pieza para que veamos el resultado, tengo dos pedazos de lámina de acero inoxidable y vamos a ver a tratar de soldarlas, entre sí entonces nos aseguramos de que las piezas a soldar , hay que prever que no tengan pintura que no tengan que estén totalmente limpias , y no impida realizar la soldadura Las puntas tiene que estar a la par unos 15 milímetros de distancia más o menos una de la otra para que no hagan contacto entre sí, presionamos las pinzas contra la pieza y activamos el interruptor de esta manera se fundirá el metal y quedara soldado , tal como la pila al metal
