En este tutorial se va a realizar el estudio y diseño de las instalaciones solares fotovoltaicas aisladas que permiten la generación de electricidad para el consumo directo en una vivienda unifamiliar que se encuentre aislada de cualquier red eléctrica pública de suministro.
El principal objetivo de una instalación solar aislada es la de producir energía eléctrica para autoconsumo, sin necesidad de depender de una red eléctrica de distribución y suministro, de modo que se logre ser autosuficiente a este respecto.
Principio fotoeléctrico
La base sobre la cual se fundamenta los actuales sistemas fotovoltaicos comerciales es el denominado principio fotoeléctrico, mediante el cual las radiaciones de la luz solar se pueden transformar en energía eléctrica. Este efecto tiene lugar en las llamadas células fotoeléctricas, unidad básica que componen los módulos o paneles fotovoltaicos.
Cuando un módulo fotovoltaico recibe radiación solar, los fotones que componen dicha radiación inciden sobre las células fotovoltaicas del panel. Éstos pueden ser reflejados, absorbidos o pasar a través del panel, y sólo los fotones que quedan absorbidos por la célula fotovoltaica son los que, finalmente, van a generar electricidad.
En la actualidad, la mayoría de las células solares están construidas utilizando como material semiconductor el silicio, en sus formas mono o policristalina.
Arquitectura del sistema
Una instalación fotovoltaica para vivienda está destinada a satisfacer las necesidades de consumo propio de electricidad, y consta de un esquema de instalación cuyos componentes principales se muestran en la figura adjunta.
Paneles o módulos solares son los encargados de captar la radiación solar y transformarla en electricidad, generando una corriente continua (CC), también llamada directa (DC). El número de paneles quedará determinado por la potencia que se necesita suministrar, y su disposición y forma de conexionado (en serie o en paralelo), será en función de la tensión nominal de suministro y la intensidad de corriente que se desee generar.
Regulador o controlador de carga, encargado de controlar la carga de las baterías desde los módulos o paneles generadores, así como de su descarga hacia el circuito de alimentación interior de la vivienda, evitando además que se produzcan cargas o descargas excesivas del conjunto de baterías.
Acumuladores o baterías, permite el almacenamiento de la energía que se produce durante el día con la radiación solar para ser utilizada en la noche o durante periodos prolongados de mal tiempo o con poca radiación solar. Además el uso de baterías permite poder inyectar una intensidad de corriente superior a la que los propios paneles solares puedan entregar, si la instalación interior de la vivienda lo requiere.
Inversor o convertidor DC/AC, dispositivo que permite la conversión de la corriente continua (DC) generada en los paneles fotovoltaicos en corriente alterna (AC) para que pueda ser empleada por los receptores y electrodomésticos utilizados en la vivienda.
Componentes del sistema
Módulos fotovoltaicos
Los módulos o paneles fotovoltaicos están formados por la interconexión de células solares dispuestas en serie y/o en paralelo de manera que la tensión y corriente que finalmente proporcione el panel se ajusta al valor requerido.
La conexión entre células puede ir en serie y/o en paralelo, para adaptar el panel a los niveles de tensión y corriente requeridos. Cada célula de las que compone un panel fotovoltaico es capaz de ofrecer una tensión del orden de 0,5 voltios y una potencia eléctrica alrededor de los 3 watios, aunque este valor dependerá de la superficie que mida la célula. De esta manera la potencia que pueda ofrecer un módulo dependerá del número de células que posea, estando diseñado para el suministro eléctrico en corriente continua (directa, DC), a un determinado voltaje (normalmente 12 ó 24 V).
Regulador de carga
Un regulador de carga, cuyo emplazamiento se indica con la letra B en la figura adjunta, es un equipo encargado de controlar y regular el paso de corriente eléctrica desde los módulos fotovoltaicos hacia las baterías.
Por lo tanto tanto, estos dispositivos funcionan como un cargador de baterías, evitando además que se produzcan sobrecargas y a la vez limitan la tensión de las baterías a unos valores adecuados para su funcionamiento.
De este modo, un regulador de carga se encarga de controlar la forma de realizar la carga de las baterías cuando los paneles solares están recibiendo radiación solar evitando que se produzcan cargas excesivas.
Y a la inversa, esto es, durante el proceso de descarga de las baterías destinado al consumo de electricidad en la vivienda, el regulador evita igualmente que se produzcan descargas excesivas que puedan dañar la vida de las baterías.
De un modo sencillo, un regulador se puede entender como un interruptor colocado en serie entre paneles y baterías, que está cerrado y conectado para el proceso de carga de las baterías, y abierto cuando las baterías están totalmente cargadas.

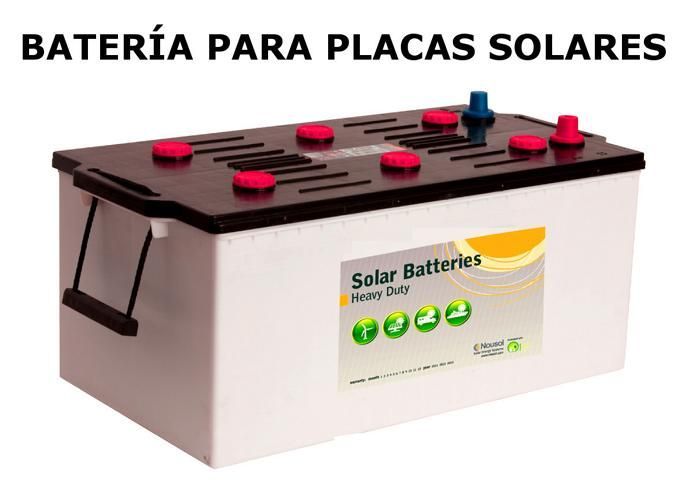

Baterías y sistemas acumuladores solares
Las baterías, también llamado acumuladores solares o fotovoltaicos, se utilizan para almacenar la energía eléctrica generada por el sistema de generadores fotovoltaicos, con objeto de disponer de ella en periodos nocturnos o en aquellas horas del día que no luzca el sol.
No obstante, también pueden desempeñar otras funciones, como elementos que sirven para estabilizar el voltaje y la corriente de suministro, o para inyectar picos de corriente en determinados momentos, tales como en el arranque de motores.
Las baterías se componen básicamente de dos electrodos que se encuentran sumergidos en un medio electrolítico. Los tipos de baterías más recomendadas para uso en instalaciones fotovoltaicas son las de tipo estacionarias de plomo ácido y de placa tubular, compuestas de un conjunto de vasos electroquímicos interconectados de 2V cada uno, que se dispondrán en serie y/o paralelo para completar los 12, 24 ó 48 V de tensión de suministro y la capacidad de corriente en continua que sea adecuado en cada caso.
Inversor o Convertidor DC/AC
El convertidor de corriente DC/AC, también llamado inversor u ondulador, es un dispositivo electrónico de potencia encargado de convertir la corriente continua (DC) proveniente de los generadores fotovoltaicos en corriente alterna (AC) para su consumo en la vivienda. Además sincroniza la frecuencia de la corriente inyectada con la de la red, adaptándola a las condiciones requeridas según el tipo de carga, garantizando así la calidad de la energía vertida en la instalación eléctrica de la vivienda.
Los inversores vienen caracterizados principalmente por la tensión de entrada desde las baterías, la potencia máxima que puede proporcionar y su eficiencia o rendimiento de potencia. Este último se define como la relación entre la potencia eléctrica que el inversor entrega para su uso (potencia de salida) y la potencia eléctrica que extrae del sistema de baterías o de los generadores fotovoltaicos (potencia de entrada).
